如何分辨电路板上的电子元器件
在电路板上常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器等。而且电子元器件有着不同的封装类型，不同类的元件外形一样，但内部结构及用途是大不一样的，比如TO220封装的元件可能是三极管、可控硅、场效应管、或双二极管。TO-3封装的元件有三极管，集成电路等。二极管也有几种封装，玻璃封装、塑料封装及螺栓封装，那么如何识别它们呢?下面一起来看看吧。
1.外形识别方法
电子元器件外形识别就是实物与名称要对应, 其目的是拿到一种电子元器件能知道它是什么元器件，知道它的电路图形符号。如图所示是三种电子元器件实物图。
2.电路图形符号识别
理解电路图形符号中的识别信息，有助于对电路符号的记忆，对电路工作原理分析也十分有益。关于识别电子元器件电路图形符号主要说明下列几点。
(1)电子元器件的电路图形符号中含有不少电路分析的识图倍息，基本的是通过电路图形符号了解该元器件有几根引脚，如果引脚有正、负极性之分，在电路图形符号中也会有各种表达方式。
(2)元器件电路图形符号具有形象化的特点，电路图形符号的每一个笔画或符号都表达了特定的识图信息。
(3)电路图形符号屮的字母是该元器件英 语中词的第一个字母，如变压器用T表示，它 是英语Transformer的第一个字母。如果懂专业英语也有助于识别电路图屮的电路图形符号, 这对一些电路的识图非常有益。
3.引脚识别和引脚极性识别
许多电子元器件的引脚有极性，各个引脚之间是不能相互代用的，这时就要通过电路图形符号或元器件实物进行引脚的识别和引脚极性的识别。
引脚识别和引脚极性识别方法有两种情 况：一是电路图形符号屮的识别，二是电子元器件实物识别。
4.元器件本身的印字
一般来说印字表述着某些参数或型号，当然也有生产厂家批号、版本号等属性，部分国际认证的符号也有，这个方法也要靠平时对元器件型号、参数等的了解程度。例如一个三极管模样的器件，标示C1815则是一个小功率低频NPN型三极管;标示TL431则是集成稳压IC;若标示13001，则是一个小功率开关管，可用在小型小功率充电器中。
5.电子元器件识别举例

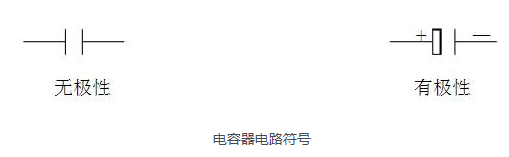

(1)电容器：用“C”表示，是英文CAPACITOR的第一个字母。电容器按极性可分为无极性和有极性。电路符号为：

(2)电阻：用“R”表示，是英文RESISTOR的第一个字母。符号为“电阻符号”或“电阻符号”
(3)电感器：电感是用绝缘导线在骨架上缠绕而成;电感用字母“L”表示，符号为“电感器符号”。电感器的值叫电感量，单位是“亨利(H)”;由于“亨”的单位太大，经常用的为“毫亨(mH)”和“微亨(uH)”。

(4)变压器：变压器是电感器件的一种，有升压、降压及隔离藕合等之分;变压器用字母“T”表示(是英文TRANSFORMER的第一个字母);变压器有初级接头、次级接头之分，因此在作用时必须注意。其符号如下图：

(5)二极管：二极管用字母“D”表示，符号为“二极管符号”，有正、负极之分，不以插反。
(6)晶振：晶振又叫晶振子，是用石英晶体加工成对某一频率产生谐振的石英晶片，用英字用“X”表示，符号为“晶振符号”。由于晶振的作用是用来稳定振荡频率的，因此晶振的重要参数就是谐振频率。
